400方管焊縫超聲波自動化探傷設備全面了解

發布時間:2019/12/10 15:50:26

400方管焊縫超聲波自動化探傷設備介紹

1、該探傷設備應用于在線檢測生產線,400方管經由系統控制的傳輸到原地旋轉輥道,進入探傷區域,然后平穩進入探頭,完成對方管焊縫的全覆蓋檢測,視方管有無缺陷可有缺陷鋼管聲光報警。

2、整個檢測過程采用PLC控制,可實現手動、自動、等控制方式探傷。

3、初步設計探傷設備的外形尺寸(長x寬x高mm):16000x3000x2100


400方管焊縫超聲波自動化探傷設備組成

1、檢測行走平臺            2、探頭系統升降裝置              3、探頭跟蹤裝置           4、電控系統

5、八通道超聲儀器        6、打標裝置                            7、氣路系統                 8、供水系統

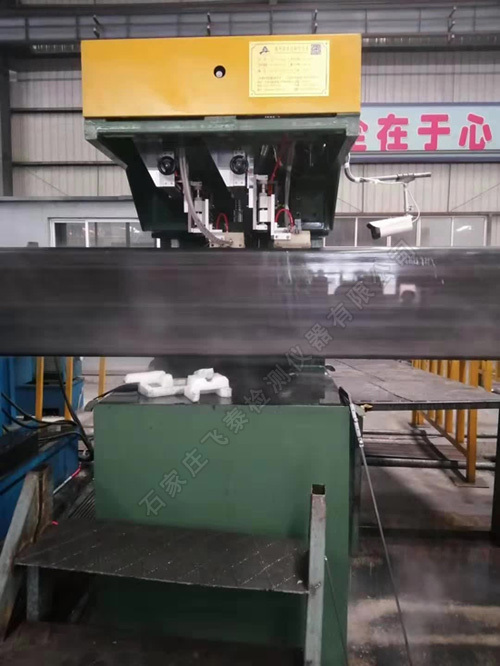

方管超聲波探傷設備正面展示


被檢測方管工件技術要求

1、鋼    級:Q235;Q345;APISPEC5L  A  B;X42—X80, max.X120

2、方管尺寸:120X120-300X400mm

3、方管長度: 8m~12.3 m

4、方管壁厚:4~16mm

5、焊縫寬度:10~15mm

6、方管直度:0.2%

7、焊道偏移:≤1.5mm/ m

8、探傷執行標準: GBT5777-2008 ,YB 4082-2000及用戶附加技術要求


400方管焊縫超聲波自動化探傷設備性能指標

探傷方法: 探傷方法:八通超聲探傷

                 方管焊縫水膜法:超聲8通道

主要技術參數:

信噪比≥8dB

漏報率≤1%

誤報率≤3%

穩定性≤2dB

管端不可探區≤200mm

滾輪最大轉速----150r/min   (150r~5r無級可調)

探傷速度0~30m/min。變頻無級可調。

設備總功率:20KW左右。

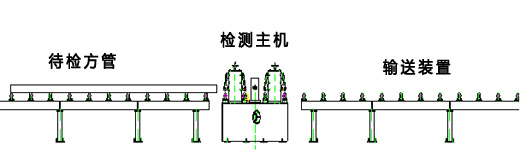

方管超聲波探傷設備整體展示


400方管焊縫超聲波自動化探傷設備主要性能

靈敏度余量大于50 dB。

垂直線性誤差小于3%。

水平線性誤差小于0.5%。

分辨率:≥30dB

WINDOWS操作界面。

自動缺陷波捕捉和記錄。

缺陷定位和定量讀數。

探傷記錄報告和探傷統計報表輸出。

電腦全數字式參數調整,存儲與參數重現。

實時阻抗平面和時基掃描顯示模式

自動報警和噴標輸出。

頻率范圍:64~5MHz

可輸出聲光報警、延時打標及分選信號。

快速電子自動平衡和數字相位自動旋轉。

增益:0~100dB,每檔1/6 dB可調。

研華工業控制計算機


設備具體詳情請撥打電話:飛泰李經理   18931180976
