超聲波探傷方法-縱波法檢測

超聲波探傷方法根據波型可分為縱波法、橫波法、表面波法、板波法、爬波法等。

縱波法

使用縱波法進行檢測的方法，稱為縱波法。在同一介質中傳播時，縱波速度大于其他波型的速度，穿透能力強，對晶界反射或散射的敏感性不高，所以可檢測工件的厚度是所有波型中最大的，而且可用于粗晶材料的檢測。

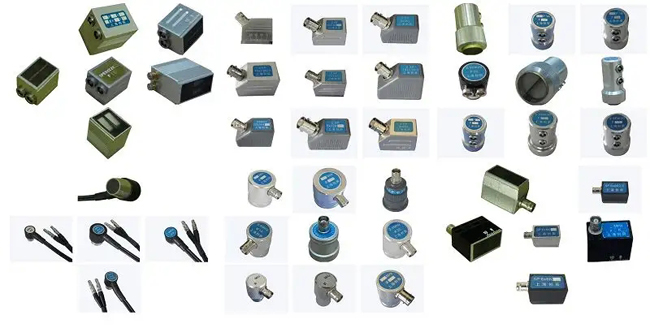

縱波直探頭法

使用縱波直探頭進行檢測的方法，稱為縱波直探頭法。波束垂直入射至工件檢測面，以不變的波型和方向透入工件，所以又稱垂直入射法，簡稱垂直法。

垂直法分為單晶直探頭脈沖反射法、雙晶直探頭反射法和穿透法。常用的是單、雙晶直探頭脈沖反射法。對于單直探頭，由于遠場區接近于按簡化模型進行理論推導的結果，可當量法對缺陷進行評定；同時由于盲區和分辨力的限制，只能發現工件內部離檢測面一定距離以外的缺陷。雙晶直探頭利用兩個晶片一發一收，很大程度上克服了單直探頭盲區的影響，因此適用于檢測近表面缺陷和薄壁工件。

縱波斜探頭法

將縱波傾斜入射至工件檢測面，利用折射縱波進行檢測的方法，稱為縱波斜探頭法。此時，入射角小于第一臨界角，工件中既有縱波也有橫波，由于縱波傳播速度快，幾乎是橫波的兩倍，因此可利用縱波來識別缺陷和定量，但注意不要與橫波信號混淆。一般來說，小角度縱波斜探頭常用來檢測探頭移動范圍較小、檢測范圍較深的一些部件，如從螺栓端部檢測螺栓，多層包扎設備的環焊縫等。

對于粗晶材料，如奧氏體不銹鋼焊接接頭的檢測，也常采用縱波斜探頭法檢測。在TOFD檢測技術中，使用的探頭一般也為縱波探頭。
