飛泰管端超聲波自動探傷設備介紹
超聲波探傷作為一種金屬鋼管無損檢測技術已得到行業認可,目前鋼管企業普遍采用在線自動超聲波探傷設備對生產的鋼管進行檢測,以確保鋼管質量 。鋼管自動超聲波探傷設備有多種模式,如旋轉水腔式(鋼管直線前行/探頭旋轉 )、局部水浸式(鋼管螺旋前行/探頭固定)和接觸式 (鋼管螺旋前行/探頭固定或鋼管原地旋轉/探頭沿鋼管軸向移動)等口,無論何種模式和結構的探傷設備,受被檢鋼管運動和設備機械結構動作的限制 ,均不可避免地會在鋼管前、后兩端部產生探測盲區。對于不同類型的超聲波探傷設備,檢測盲區的大小是不同的,少則 50mm,多則達 到300mm。探傷盲區的存在給鋼管產品質量帶來很大隱患。因此,為保證鋼管質量將管端檢測盲區切除,這樣勢必造成巨大浪費;而對管端實施人工探傷會使大工業生產 的鋼管企業勞動力成本增加 。
管端超聲波自動探傷設備

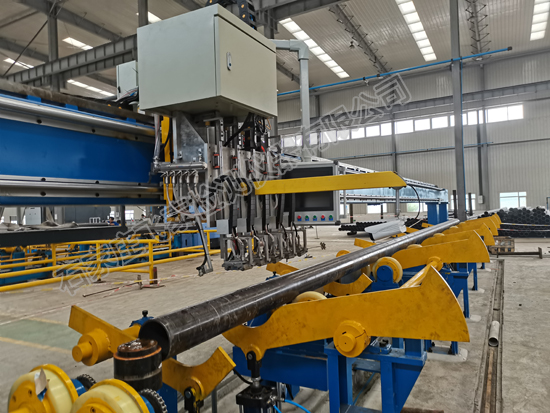

飛泰生產的管端自動超聲波探傷設備依據在線檢驗需求設計,整套探傷設備的機械部分構成包括:上料臺架、兩條鋼管對齊輥道和兩條探傷輥道、步進梁 、兩套管端探傷主機 以及下料臺架。探傷輥道由多組對輪托輥組成,用于在實施超聲波探傷時驅動鋼管原地旋轉;步進梁用于在上料臺架、下料臺架以及在各對齊輥道與探傷輥道之間橫向步進傳送鋼管;管端探傷主機是實施鋼管管端檢測的核心設備。管端探傷主機由機架 、檢測臺、滾筒擋料器等組成。檢測臺上安放超聲波探頭局 部水耦合檢測裝置(俗稱水碗裝置 );滾筒擋料器用于探傷時防止鋼管竄動 。在進行檢測時,水碗裝置在檢測臺上沿鋼管軸向行走,伴隨著鋼管原地旋轉完成對管端掃描檢測。
在進行鋼管管端超聲波探傷時,鋼管在探傷輥道上作原地旋轉,待鋼管端部頂緊探傷主機上的滾筒擋料器后觸發水碗裝置沿鋼管軸向行走,可進行管端檢測。
